一、喷射混凝土配合比设计应满足建筑结构加固设计要求的强度和耐久性，且应满足工作性要求。

二、喷射混凝土配制强度按5.0.2式计算：

fcu,0≥ (fcu,k+1.645σ) k1k2（5.0.2）式

式中：fcu,0——喷射混凝土配制强度（MPa）；

fcu,k——混凝土立方体抗压强度标准值（MPa），取喷射混凝土设计强度等级值；

σ——混凝土强度标准差（MPa），按JGJ55规定确定；

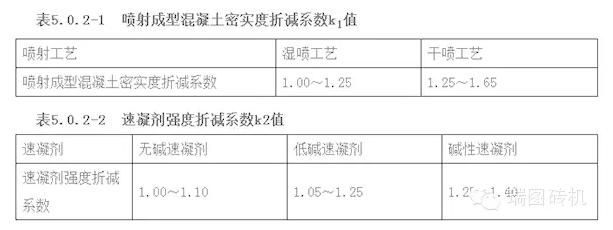

k1——喷射成型混凝土密实度折减系数，可按表5.0.2-1范围参考取值；

k2——速凝剂强度折减系数，可按表5.0.2-2范围参考取值。

三、湿法喷射混凝土水胶比根据《普通混凝土配合比设计规程》JGJ55进行计算，同时应满足《混凝土结构耐久性设计规范》GB/T50476对混凝土水胶比的要求，并选取较小值。干法喷射混凝土水胶比不宜超过0.45。

四、 喷射混凝土用水量宜为180kg/m3～220kg/m3，较低标号喷射混凝土宜取上限值，较高标号喷射混凝土宜取下限值。

五、胶凝材料用量应按《普通混凝土配合比设计规程》JGJ55计算，胶凝材料用量不宜低于400kg/m3，，水泥用量不宜小于300kg/m3，掺和料宜小于40%。

六、喷射混凝土砂率宜为50%～60%，适宜砂率应通过试验确定。细集料细度模数小于2.7，砂率宜取低限值；细集料细度模数超过3.0或粗集料公称粒径偏小，砂率宜取高限值；需泵送喂料的喷射混凝土砂率宜取高限值。

喷射混凝土的容重宜在2300kg/m3～2400 kg/m3范围内确定，骨料用量可按《普通混凝土配合比设计规程》JGJ55规定进行计算。

七、采用湿法喷射工艺时，入喷射机前坍落度宜为（160±30）mm。

八、按《普通混凝土配合比设计规程》JGJ55规定进行混凝土配合比试配和调整，确定喷射混凝土试喷配合比。

九、对5.0.8条所选定的混凝土配合比进行试喷试验并取样进行性能检测。根据其可喷性能、强度性能及耐久性能对配合比进行优化调整，确定喷射混凝土配合比。

十、喷射混凝土掺入纤维时，掺量应通过试配和试喷试验确定。合成纤维掺加量按质量计，宜为每立方米喷射混凝土0.6kg～0.9kg；钢纤维的掺量按体积百分率计，宜为1.0%～1.5%。
