产品简介：
工作原理与结构特点

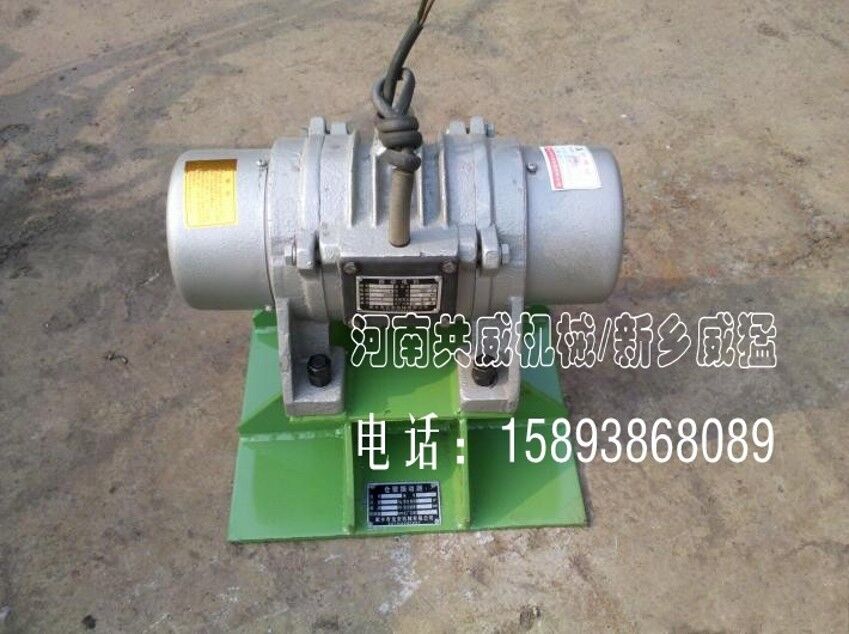

ZFB系列仓壁振动器是利用新型振动电机高速旋转产生的离心作用，使该机高频振动，从而消除物料与仓壁的摩擦及料仓内物料间的相对稳定性，从而使物料顺利从仓口排出。
型号说明：
技术参数表：
|
型 号 |
电压v |
功率Kw |
适合仓壁 厚mm |
仓锥部容量m³ |
激振力KN |
振频Hz |
振幅mm |
重量Kg |
|
ZFB-4 |
380 |
0.15 |
3.2-4.5 |
1 |
1.5 |
50 |
1.5 |
28 |
|
ZFB-5 |
0.25 |
4.5-6 |
3 |
2.5 |
2 |
40 |
||
|
ZFB-6 |
0.4 |
6-8 |
10 |
5 |
2 |
60 |
||
|
ZFB-10 |
0.75 |
8-10 |
20 |
8 |
4 |
90 |
||
|
ZFB-15 |
0.75 |
10-15 |
50 |
17 |
4 |
180 |
||
|
ZFB-25 |
2.5 |
15-25 |
150 |
30 |
5 |
220 |
||
|
ZFB-40 |
3.7 |
25-40 |
200 |
50 |
5 |
280 |
外型尺寸表：
|
型 号 |
ZFB-4 |
ZFB-5 |
ZFB-6 |
ZFB-10 |
ZFB-15 |
ZFB-25 |
ZFB-40 |
|
L |
300 |
328 |
362 |
427 |
451 |
530 |
530 |
|
A |
250 |
280 |
310 |
410 |
430 |
460 |
460 |
|
B |
310 |
320 |
320 |
450 |
460 |
560 |
560 |
|
H |
260 |
280 |
312 |
399 |
405 |
550 |
550 |
|
C |
210 |
240 |
250 |
350 |
370 |
400 |
400 |
|
D |
280 |
288 |
310 |
390 |
400 |
500 |
500 |
|
Φ |
13 |
15 |
17 |
22 |
22 |
34 |
34 |
安装与调试、使用与维护
a、仓壁振动器一般安装在料仓下部沿仓高1/4处。
b、若非钢制料仓或有加强筋不易振动的料仓，应在仓内铺设振动板，将仓壁振动器焊接在振动板上，并一起紧固在料仓上。
c、每月对电机轴承进行保养，补充润滑脂；定期清除机壳外积尘，改善散热条件，但不能用水冲洗。
d、定期检查绝缘电阻 ，紧固地脚螺栓，及时消除隐患。
