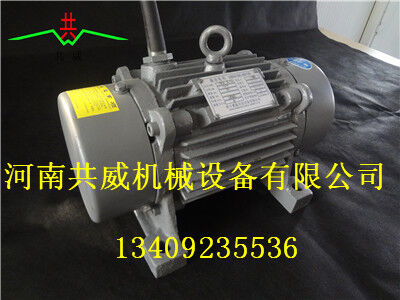

点击下图片即可查看大图
ZFB仓动器型号参数：
|
型号 |
ZFB-4 |
ZFB-5 |
ZFB-6 |
ZFB-10 |
ZFB-15 |
ZFB-25 |
ZFB-40 |
|
配用普通振动电机型号 |
YZO-1.5-2 |
YZO-2.5-2 |
YZO-5-2 |
YZO-8-2 |
YZO-16-2 |
YZO-30-4 |
YZO-50-4 |
|
配用防爆/隔爆类振动电机型号 |
WBZD-1.5-2 |
WBZD-2.5-2 |
WBZD-5-2 |
WBZD-8-2 |
WBZD-16-2 |
||
|
功率kw |
0.15 |
0.25 |
0.4 |
0.75 |
1.5 |
2.5 |
3.7 |
|
适合仓壁器厚mm |
3.2-4.5 |
4.5-6 |
6-8 |
8-10 |
10-15 |
15-25 |
25-40 |
|
仓锥部容量m³ |
1 |
3 |
10 |
20 |
50 |
150 |
200 |
|
激振力kn |
1.5 |
2.5 |
5 |
8 |
16 |
30 |
50 |
|
振频hz |
50 |
25 |
|||||
|
振幅mm |
1.5 |
2 |
2 |
4 |
4 |
5 |
5 |
|
重量kg |
28 |
40 |
60 |
90 |
180 |
220 |
280 |
|
L |
300 |
328 |
362 |
427 |
451 |
530 |
530 |
|
A |
250 |
280 |
310 |
410 |
430 |
460 |
460 |
|
B |
310 |
320 |
320 |
450 |
460 |
560 |
560 |
|
H |
260 |
280 |
312 |
399 |
405 |
550 |
550 |
|
C |
210 |
240 |
250 |
350 |
370 |
400 |
400 |
|
D |
280 |
288 |
310 |
390 |
400 |
500 |
500 |
|
ф |
13 |
15 |
17 |
22 |
22 |
34 |
34 |
可根据客户需求设计制作不同地脚孔、不同激振力、不同转速的振动源。
仓壁振动器/防闭塞装置结构及工作原理：
ZFB系列仓振动器/防闭装置由振动电机、底座两部分组成。振动电机和底座由螺栓紧密地固定为一体，由于底座坚固地安装在料仓壁上，这样就构成了单质点定向强迫振动系统当仓壁振动器/防闭塞装置工作时，振动电机的高速转动，便产生了对料仓壁的周期性高频振动，由于仓壁振动器/防闭塞装置的周期性振动，一方面使物料与仓壁脱离接触、消除物料与仓壁的摩擦，另一方面使物料受交变速度和加速度的影响，处于不稳定状态，从而有效地克服物料的内摩擦力和聚集力，以消除料仓内物料间的相对稳定性，使物料从料仓口顺利排出.
（1）圆锥形料仓：振动器应安装在料仓下部沿仓高1/4或小于1/4的位置上。对于难以处理的物料应在对侧面的不同高度上再安装一台。
（2）角形料仓：应安装在料仓上部某一面沿仓高1/4或小于1/4处中心线上。若要求其它三方面或拐角部也产生振动，或对于难以处理的物料，则应在对侧面不同高度上再安装一台。
（3）抛物线形料仓：对于大的抛物线形料仓，振动器应安装在距料仓口20-25厘米处的中心线上。若有垂直加强筋通过时，则需靠近加强的地方安装。
（4）底部倾斜料仓：振动器应安装在最低位置。这样做不仅能对料仓产生振动，而且可促进出口物料的流动。
（5）平底中心出口料仓：由于静止角的原因，物料在底部会产生死角，形成料仓“底”，故振动器应安装在静止角斜面与料仓侧面相交点稍高的位置。
（6）有垂直侧面的料仓：振动器应安装在与垂直面相对的侧面，靠近出口端沿仓高1/4或小于1/4处
（7）木制料仓：不应把振动器直接安装在仓壁上，而应在料仓里衬上块钢板，作为振动板。然后把振动板和振动器一并紧固在料仓壁上。
（8）混凝土料仓：振动器安装的方法和木制料仓一样，需附加振动板。
（9）斜面槽：对于厚度小于3-3.5毫米的料槽，若在中心线靠下一点的部位安装，便会在料槽下端产生强烈的振动。用于圆筒形料槽时，可先把振动器装在平板上，然后用U形螺栓固定在管子上。安装单台振动器时，一般应装在溜槽下端40%的位置上。安装多台时，应保证同步运行，最下部的一台应装在距离溜槽端部45-60厘米处。
