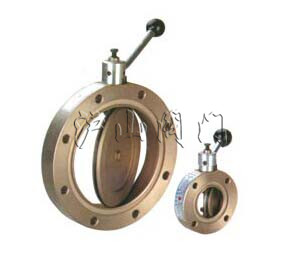

GI系列高真空蝶阀

公司简介

原上海沪山阀门厂创建于1985年，是一家有几十年史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的佼佼者。专业生产制造各种高中低压阀门、电磁阀、针型阀、安全阀、减压阀、闸阀、截止阀、球阀、蝶阀、止回阀、水力控制阀、柱塞阀、旋塞阀、隔膜阀、过滤器、疏水阀、排气阀、切断阀、平衡阀及代理进口阀门。

产品名称

GI系列高真空蝶阀

单位名称

沪山阀门制造（上海）有限公司

联系电话

021-31007323

联系传真

021-33321522

联系人

周生

手机

18818008975

邮箱

hushanfamen@126.com

Q Q

178876695

公司主页

http://www.hushanfamen.com

产品地址

http://www.hushanfamen.com/Valve_Product_701.html

产品说明

服务承诺

订货流程

产品名称：	高真空蝶阀	产品型号：	GI系列
驱动方式：	手动	连接形式：	法兰
适用行业：	轻纺、食品、泡塑	密封材料：	橡胶
介质温度：	-25～80度	公称通径：	DN32-DN300
常用材质：	碳钢、不锈钢	技术咨询：	021-31007323

沪山阀门制造（上海）有限公司是国内著名〖GI系列高真空蝶阀〗制造商，也是国内大型【真空阀门】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖GI系列高真空蝶阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。

GI系列高真空蝶阀介绍

　　GI系列高真空蝶阀，是气动单元组合仪表中的执行单元，它来自调节仪表的信号，改变介质的切断与流通，该产品操作力大，阀体设计新颖，流阻小，额定流量系数大，密封性能优良。因而广泛应用于石油、化工、轻纺、食品、泡塑等各工业部门的生产过程自动控制和远程控制交流中。

一、GI系列高真空蝶阀主要性能规范

公称通径	32	40	50	65	80	100	125	150	200	250	300
适用范围	1.33X0-4～1.02X05
介质温度	-25～80
连接法兰	JB/T919 GB/6070
漏气速率	≤1.33X0-4
流导（分子流）	25	48	97	178	260	546	938	1328	2611	3962	6159

二、GI系列高真空蝶产品特点

　GI系列高真空蝶阀，是气动单元组合仪表中的执行单元，它来自调节仪表的信号，改变介质的切断与流通，该产品操作力大，阀体设计新颖，流阻小，额定流量系数大，密封性能优良。

三、GI系列高真空蝶结构与工作原理

　GI系列高真空蝶阀，是由执行机构(气动、电动)与转角型蝶阀体二部份组成，中间由支架相连而成。以GIQ型为例：执行机构是由双气路气缸为主体，接受二位四通高温电磁阀控制输出的(0.4～0.6MPa)气源信号压力为动力，通过控制元件改变气流方向，执行气缸驱动蝶阀作启闭运动。

四、GI系列高真空蝶采用标准

设计制造	连接法兰	检验与试验
JB/T4079 91	JB/T919 GB/T6070	JB/T1079 JB/T6446

五、GI系列高真空蝶阀主要零件

零件名称	阀体和蝶板	构件	密封垫（阀体、蝶板）
材料	碳素钢（镀镍）	2Cr13	丁腈橡胶
材料	不锈钢	不锈钢	丁腈橡胶/氟橡胶

六、GI系列高真空蝶阀主要尺寸及和重量

型号	公称通径	主要尺寸												重量
型号	公称通径	D	L	LO≈	H≈	D1	Z-d	D2	b	h	f≈	f1≈	c≈	重量
Gl-32	32	78	22	82	76	64	4-7	36	5.3	3	5.8	5.8	11	0.74
Gl-40	40	85	22	82	80	70	4-7	44	5.3	3	9.6	9.6	11	0.86
Gl-50	50	100	22	95	98	90	4-9	55	5.3	3	14.5	14.5	11	1.35
Gl-80	80	145	30	132	153	125	4-9	85	5.3	3	25.5	25.5	15	3.19
Gl-100	100	170	30	132	165	145	4-12	105	5.3	3	35.4	35.4	15	3.9
Gl-150	150	220	35	167	200	195	8-12	156	8	4.5	57.8	57.8	17.5	6.67
Gl-200	200	275	40	232	295	250	8-12	208	8	4.5	80.5	80.5	20	10.85
Gl-250	250	330	45	269	292	300	8-12	258	8	4.5	103	103	22.5	16.1
Gl-300	300	380	55	358	368	350	8-14	308	8	4.5	123	123	27.5	23.7
