产品名称：	电动真空蝶阀	产品型号：	GID型
驱动方式：	电动	连接形式：	法兰
适用介质：	纯净空气和非腐蚀性气体	密封材料：	橡胶
压力范围：	105～1.3×10-4Pa	公称通径：	DN40-DN500
常用材质：	碳钢、不锈钢	技术咨询：	021-31007323

沪山阀门制造（上海）有限公司是国内著名〖GID型电动真空蝶阀〗制造商，也是国内大型【真空阀门】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖GID型电动真空蝶阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。

GID型-电动真空蝶阀

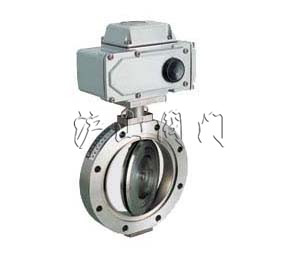

GID型电动真空蝶阀是以电动装置驱动阀杆与阀板执行启闭动作。用于接通或切断真空管路中的气流。气动真空蝶阀适用介质为纯净空气和非腐蚀性气体。

GID Electric High Vacuum Butterfly Valve

GID electric high vacuum butterfly valve uses electric device to drive the stem and disc to perform open and close action.
It is used to put through or cut off the airflow in vacuum pipeline. Applicable medium can be pure air and noncorrosive gases.

主要技术性能
Main Technical Performance

适用范围：Apply Range	105～1.3×10-4Pa
阀门漏率：Valve Leak Rate	≤1.3×10-4Pa.L/S.
适用温度：Applicable Temperature	-25～+80℃(丁腈橡胶) 　-30～+150℃(氟橡胶)
电　　源：Loop Temperature time	220V/50Hz
安装位置：Install the direction	任意

主要零件材料
Materials of Main Parts

阀体、阀盖、阀杆：碳钢或不锈钢
密封件：丁腈橡胶、氟橡胶。

Body, bonnet and stem: carbon steel or stainless steel
Sealing element: NBR, Viton

CONSTRUCTION FIGHTS(mm)

外形及连接尺寸(mm)
Overall and Connection Dimensions(mm）

Model 型号	DN	D	B	D1	A	H	W	L	n-φc
GID-40	40	85	70	44	22	183	139	157	4-φ7
GID-50	50	110	90	55	22	195	139	157	4-φ7
GID-65	65	125	105	70	26	203	139	157	4-φ9
GID-80	80	145	125	85	30	213	139	157	4-φ9
GID-100	100	170	145	105	30	231	139	157	4-φ12
GID-150	150	220	195	156	35	251	139	157	8-φ12
GID-200	200	275	250	208	40	315	147	207	8-φ12
GID-250	250	330	300	258	45	343	147	207	8-φ14
GID-300	300	380	350	308	55	368	147	207	8-φ14
GID-400	400	500	465	408	60	451	182	256	8-φ18
GID-500	500	600	565	510	80	535	182	280	12-φ18
