产品简介

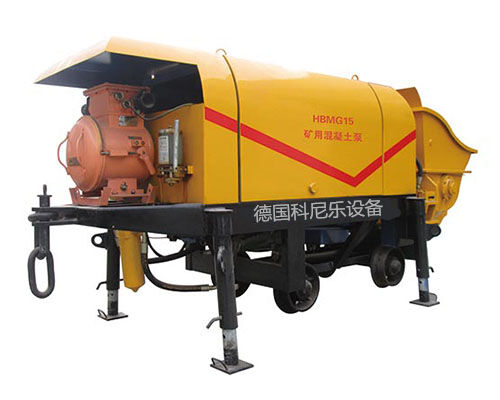

HBMG15/8-22SZ是一种带有轨道轮和拖动机构的矿用混凝土输送泵为隔爆、全液压型煤矿用混凝土泵，采用电机驱动，广泛适用于煤矿井下工作环境。
主要用途
1.非常适用于矿井下狭窄空间的混凝土施工作业。
2.可以用作混凝土巷道支护、壁厚充填、铺设底板。
3.可以对井下采空区进行充填。
4.可以快速完成隔离采空区和封闭废弃巷道。
5.可以回填井下固体废料，解决煤矸石排放。
6.可以回收留设的保安煤柱，实现“无煤柱开采”。
主要技术参数
|
项目 |
单位 |
HBMG15/8-22SZ |
HBMG30/12-75S |
|
最大理论混凝土输送量 |
M³/h |
16 |
31 |
|
最大理论泵送压力 |
Mpa |
8 |
12 |
|
分配阀形式 |
|
S管摆阀 |
S管摆阀 |
|
输送管公称直径 |
mm |
Φ80 |
Φ100 |
|
最大理论输送距离（水平/垂直） |
m |
350/115 |
535/180 |
|
泵送油缸缸径/行程 |
mm |
80/600 |
100/1000 |
|
混凝土输送缸缸径/行程 |
mm |
140/600 |
160x1000 |
|
料斗容积/上料高度 |
m³/mm |
0.28/1100 |
0.35/1100 |
|
最大骨料尺寸 |
mm |
30 |
30 |
|
混凝土塌落度 |
mm |
80~220 |
80~220 |
|
电机功率/转速 |
Kw(r/min) |
22/1470 |
75KW |
|
电源电压/频率 |
V/Hz |
(380/660)/50 |
(380/660)/50 |
|
油箱容积 |
L |
200 |
450 |
|
清洁方式 |
/ |
高压水洗 |
高压水洗 |
|
外形尺寸 |
mm |
3720x1360x1500 |
主机：4024x1533x1500 动力：3790x1533x1640 |
|
整机质量 |
kg |
2300 |
4950 |
竞争优势
一、主油泵
采用合资品牌恒功率变量柱塞泵，恒功率控制有效防止电机、柴油机过载，比常规齿轮泵承受更高的压力和负载。
二、动力系统
电机细石泵采用国内外知名品牌上海品星防爆电机、西门子贝得防爆电机。
三、料斗装置
加大料斗容积加上栅栏配备振动电机，满足泵送细石混凝土的要求。
四、电控系统
主要电器采用施耐德，LS品牌，正泰。
五、 散热系统
采用风冷或水冷双冷却系统，不仅适用于高温气候，而且适用于严寒气候，有效控制液压系统油温，保障了设备运行的安全可靠性。
六、 集中润滑系统
由一个柱塞泵将润滑剂注入到主管线中，并通过分配器将润滑剂分配到各润滑点。“点对点”润滑保障关键部件免受磨损。
七、S管阀
S管阀采用高锰钢整体铸造成型，易磨损面采用抗磨材料堆焊，具有耐高压与耐磨损双层优点；内腔过渡圆滑，混凝土在内流动畅通，泵送性能进一步提高；花键轴采用合金材料进行特殊表面处理，提高了耐磨性及疲劳强度。
八、眼镜板、切割环
眼镜板、切割环采用硬质合金镶嵌制造，经久耐用。
九、液压管路接头
胶管由意大利阿法格玛或美国盖茨成套提供。
十、全液控液压系统特点及优势
●延长部件寿命：全新的液控换向系统，泵送、S管分配交替换向动作无需电信号参与，换向冲击小，噪音低，明显提高了液压泵、液压阀的寿命。
●提高设备可靠性：全液控液压系统省去电控信号的中间环节，大大提高整套设备运行可靠性。
●减少维修费用：全液控换向液压系统，删去了电控换向系统中极易损坏的四大部件，减少了设备的维修费用。
