产品介绍

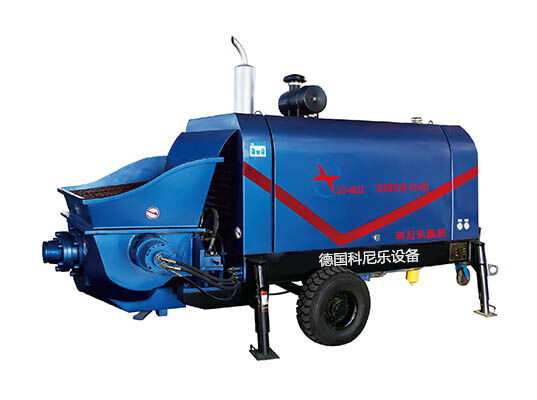

DXBS系列产品是针对地暖施工的特点而专门开发的砂浆输送设备，适用于地暖工程中细石混凝土填充层或砂浆填充层的大面积、高效率的施工；该系列产品还适用于各类工程建设中细石混凝土的输送，耐火、保温材料的输送；生态环境建设中的绿化土壤的输送，各类基础粧的压力灌浆；DXBS系列细石泵原来Φ80输送基础上换成Φ100的输送管，可以输送3cm一下混凝土，使该系列设备的用途更加广泛。
技术参数
|
项目 |
单位 |
DXBS40-10-56 |
|
|
整机性能 |
最大理论排量 |
m³/h |
40 |
|
|
最大理论输送压力 |
Mpa |
10 |
|
|
最高泵送次数 |
次/min |
26 |
|
|
分配阀形式 |
|
S管阀 |
|
|
输送缸规格 |
mm |
Ф140×1200 |
|
|
主油缸规格 |
mm |
Ф80 |
|
|
油箱容积 |
L |
200 |
|
|
料斗容积 |
L |
350 |
|
|
上料高度 |
mm |
1140 |
|
|
出料口直径 |
mm |
Ф125 |
|
|
输送管内径 |
mm |
Ф80 |
|
动力系统 |
柴油机型号 |
|
1004-4雷沃动力 |
|
|
柴油机功率 |
kw |
56 |
|
|
额定转速 |
r/min |
2200 |
|
|
怠速 |
r/min |
800 |
|
|
电瓶电压 |
V |
24VDC(2个12V、110Ah电瓶串联) |
|
|
燃油箱容积 |
L |
70 |
|
液压系统 |
液压油路形式 |
|
开式油路 |
|
|
主系统最高油压 |
Mpa |
25 |
|
|
搅拌系统最高油压 |
Mpa |
9 |
|
|
最高搅拌转速 |
r/min |
40 |
|
其它参数 |
混凝土坍落度范围 |
mm |
80～200 |
|
|
允许最大骨料粒径 |
mm |
卵石30，碎石20 |
|
|
外形尺寸(长×宽×高) |
mm |
4500×1500×1750 |
|
|
主机质量 |
kg |
2800 |
|
|
拖行速度 |
km/h |
≤8 |
|
|
最大理论输送距离 |
M |
水平500 垂直175 |
主要配件厂家
|
主要部件 |
品牌 |
产地 |
|
柴油机 |
雷沃 |
天津 |
|
主泵 |
7313 |
济南军工厂 |
|
主油缸 |
西安昆仑 |
湖南 |
|
阀组 |
华德 |
北京 |
|
砼缸 |
百汇 |
无锡 |
|
胶管 |
美国盖茨 |
美国 |
|
电器件 |
西门子，正泰 |
|
竞争优势
一、主油泵
采用合资品牌恒功率变量柱塞泵，恒功率控制有效防止柴油机过载，比常规齿轮泵承受更高的压力和负载。
二、动力系统
柴油机细石泵采用低能耗高效率的天津雷沃、玉柴品牌。
三、料斗装置
加大料斗容积加上栅栏配备振动电机，满足泵送细石混凝土的要求。
四、电控系统
主要电器采用施耐德，LS品牌，正泰
五、散热系统
采用风冷或水冷双冷却系统，不仅适用于高温气候，而且适用于严寒气候，有效控制液压系统油温，保障了设备运行的安全可靠性。
六、 集中润滑系统
由一个柱塞泵将润滑剂注入到主管线中，并通过分配器将润滑剂分配到各润滑点。“点对点”润滑保障关键部件免受磨损。
七、S管阀
S管阀采用高锰钢整体铸造成型，易磨损面采用抗磨材料堆焊，具有耐高压与耐磨损双层优点；内腔过渡圆滑，混凝土在内流动畅通，泵送性能进一步提高；花键轴采用合金材料进行特殊表面处理，提高了耐磨性及疲劳强度。
八、眼镜板、切割环
眼镜板、切割环采用硬质合金镶嵌制造，经久耐用。
九、液压管路接头
胶管由意大利阿法格玛或美国盖茨成套提供。
十、无线遥控器
采用台湾进口无线遥控器，操作简单方便
十一、全液控液压系统特点及优势
●延长部件寿命：全新的液控换向系统，泵送、S管分配交替换向动作无需电信号参与，换向冲击小，噪音低，明显提高了液压泵、液压阀的寿命。
●提高设备可靠性：全液控液压系统省去电控信号的中间环节，大大提高整套设备运行可靠性。
●减少维修费用：全液控换向液压系统，删去了电控换向系统中极易损坏的四大部件，减少了设备的维修费用。
