家用1千瓦风光互补风力发电机厂家直销

风力发电机结构

转子叶片:捉获风,并将风力传送到转子轴心。现代600千瓦风力发电机上,每个转子叶片的测量长度大约为20米,而且被设计得很象飞机的机翼。

轴心:转子轴心附着在风力发电机的低速轴上。

低速轴:风力发电机的低速轴将转子轴心与齿轮箱连接在一起。在现代600千瓦风力发电机上,转子转速相当慢,大约为19至30转每分钟。轴中有用于液压系统的导管,来激发空气动力闸的运行。

齿轮箱:齿轮箱左边是低速轴,它可以将高速轴的转速提高至低速轴的50倍。

高速轴及其机械闸:高速轴以1500转每分钟运转,并驱动发电机。它装备有紧急机械闸,用于空气动力闸失效时,或风力发电机被维修时。

电子控制器:包含一台不断监控风力发电机状态的计算机,并控制偏航装置。为防止任何故障(即齿轮箱或发电机的过热),该控制器可以自动停止风力发电机的转动,并通过电话调制解调器来呼叫风力发电机操作员。

液压系统:用于重置风力发电机的空气动力闸。

冷却元件:包含一个风扇,用于冷却发电机。此外,它包含一个油冷却元件,用于冷却齿轮箱内的油。一些风力发电机具有水冷发电机。

风速计及风向标:用于测量风速及风向

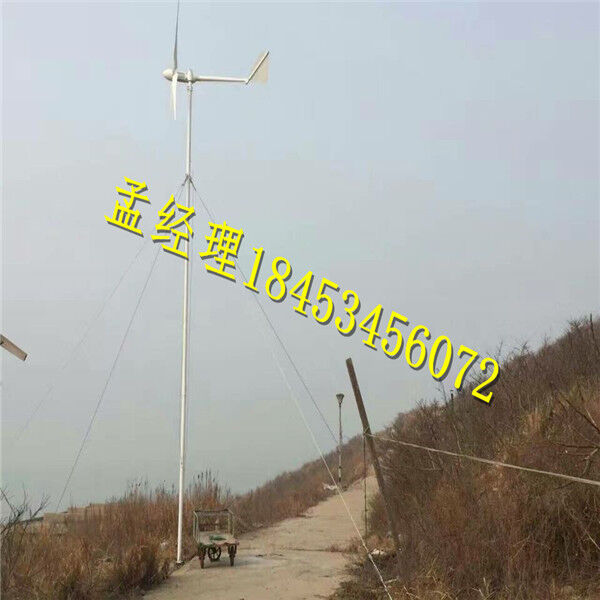

尾舵:常见于水平轴上风向的小型风力发电机(一般在10KW及以下)。位于回转体后方,与回转体相连。主要作用一为调节风机转向,使风机正对风向。作用二是在大风风况的情况下使风力机机头偏离风向,以达到降低转速,保护风机的作用。

1)基本原理

　　永磁同步风力发电的基本原理,就是利用风力带动风力机叶片旋转,拖动永磁同步发电机的转子旋转,实现发电。永磁同步风力发电系统和笼型变速恒频风力发电系统类似,只是所采用的发电机为永磁式发电机,转子为永磁式结构,不需外部提供励磁电源,提高了效率。它的变频恒速控制是在定子回路中实现的,把永磁同步发电机的变频的交流电通过变频器转变为电网同频的交流电,实现风力发电的并网,因此变频器的容量与系统的额定容量相同。

　　(2)技术特点

　　在过去的几十年里,由于永磁材料性能和电力电子装置的改善,永磁同步发电机已变得越来越具吸引力了。采用永磁同步发电机的风力发电系统具有以下特点:

　　1)永磁同步发电机系统不需要励磁装置,具有重量轻、效率高、功率因数高、可靠性好等优点;

　　2)变速运行范围宽,即可超同步运行也可以亚同步运行;

　　3)转子无励磁绕组,磁极结构简单、变频器容量小,可以做成多极电机;

　　4)同步转速降低,使风轮机和永磁发电机可直接耦合,省去了风力发电系统中的齿轮增速箱,减小了发电机的维护工作并降低噪声,使直驱永磁风力发电机系统
