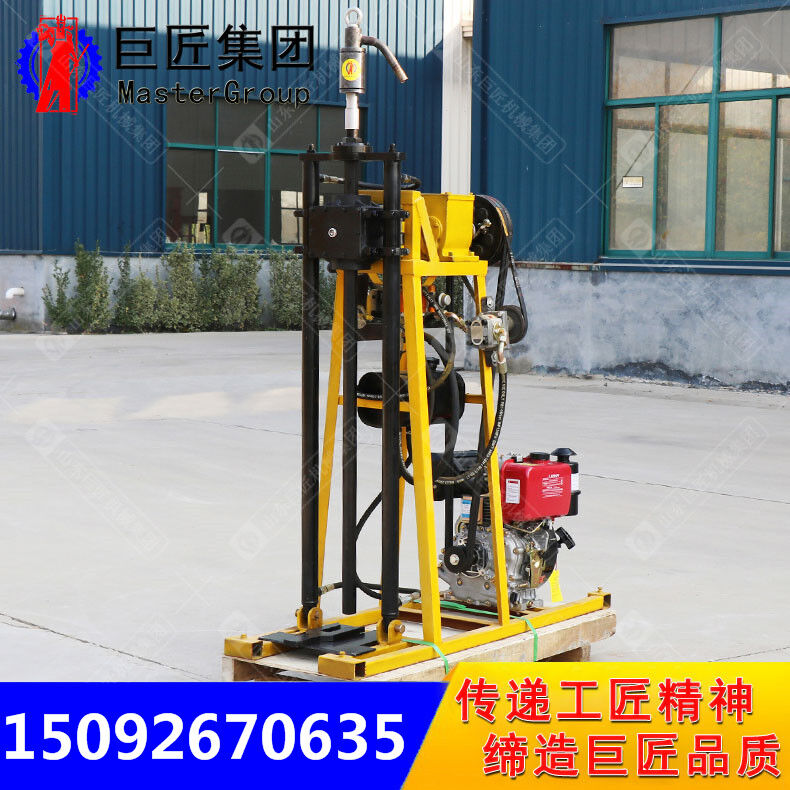

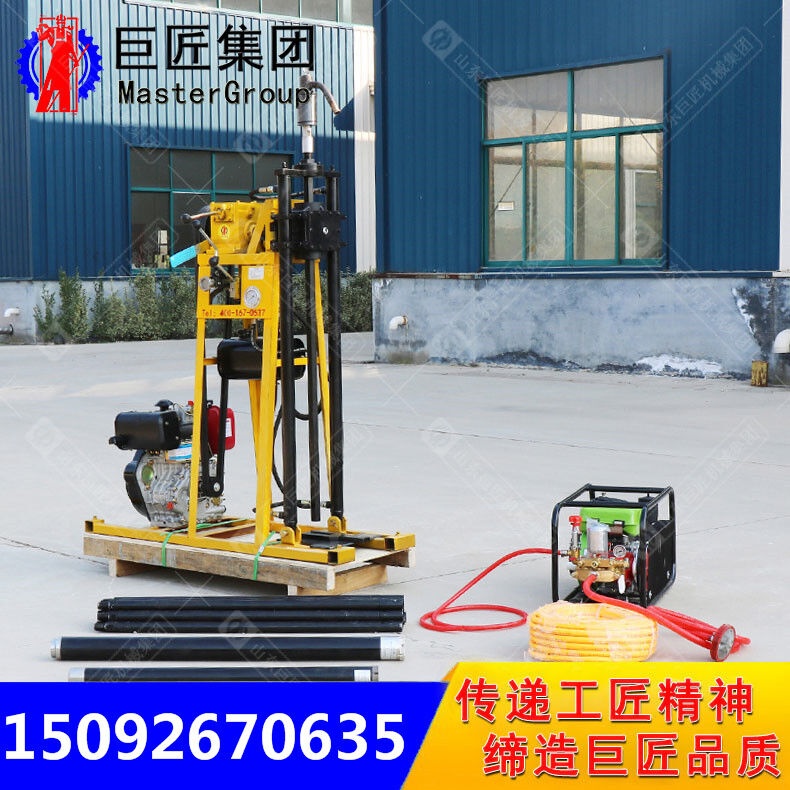

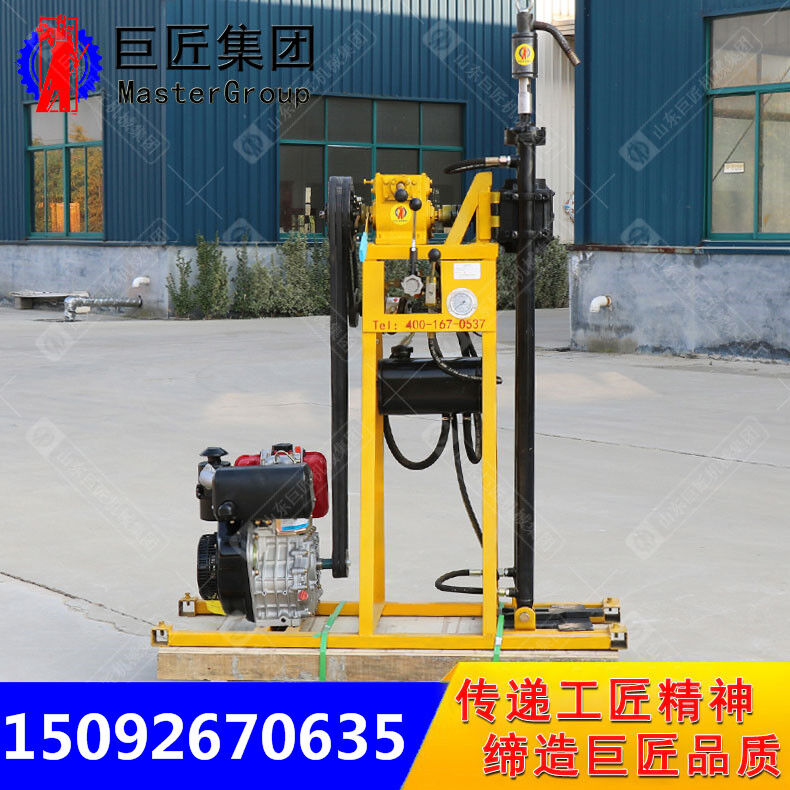

一、YQZ-50A型液压轻便钻机简介
是一款具有油压给进的高中低速钻机。该钻机适用于山地、丘陵、河道等复杂地形的地质钻探、建筑物的工程地质勘察、爆破孔的钻进等方面。为满足不同用户的需求，该钻机可选配柴油机、汽油机或电机三种动力中的一种，默认为柴油机动力。
二、YQZ-50A型液压轻便钻机特点
1.该型号 结构紧凑，体积小，重量轻。钻机还可以快速拆解，更便于搬运上山，特别适合山区以及丘陵等复杂地形工作。
2.该型号 相比同类产品，配备双油缸液压给进系统，钻进速度快，工作效率高。
3. 该型号 操作面板配有孔底压力表指示压力，便于掌握孔内情况，操作人员可根据不同的地形情况做出调整。
4.该型号 配备高性能4档位变速系统。方便操作人员根据地质情况自由调节正转转速，另外还配有超慢速倒挡，方便操作人员拆卸钻杆钻具用。
5.钻机配有固定夹持机构和一体主杆，无需钻塔，工作更简洁。
三、YQZ-50A型液压轻便钻机技术参数
|
项目 |
内容 |
型号或参数 |
||
|
钻机主机 |
动力部分 |
柴油机 |
||
|
钻机重量 |
168KG |
|||
|
钻机尺寸 |
1250*650*1450mm |
|||
|
钻杆直径 |
38mm |
|||
|
钻孔直径 |
46mm |
60mm |
75mm |
|
|
钻孔深度 |
55-60m |
50-55m |
45-50m |
|
|
变速箱档位 |
4档变速 |
|||
|
回转器 |
夹持类型 |
固定夹持型 |
||
|
立轴类型 |
六棱型 |
|||
|
立轴对边长度 |
36mm |
|||
|
立轴长度 |
1400mm |
|||
|
立轴正转转速 |
220/580/960rpm |
|||
|
立轴反转转速 |
130rpm |
|||
|
立轴最大输出扭矩 |
400N.m |
|||
|
立轴双油缸行程 |
1200mm |
|||
|
双油缸最大给进力 |
7KN |
|||
|
双油缸最大提升力 |
15KN |
|||
|
立轴空载上移速度 |
0.035m/s |
|||
|
立轴空载下移速度 |
0.085m/s |
|||
|
液压系统 |
油泵流量 |
10ml/r |
||
|
压力表压力范围 |
0~6MPa |
|||
|
油泵额定压力 |
20MPa |
|||
|
液压操纵阀档位 |
4档 |
|||
|
最大给进压力 |
6MPa(900kg) |
|||
|
最大提升压力 |
9MPa（1360kg） |
|||
|
液压油箱容量 |
9L |
|||
四、 标配清单
|
序号 |
名称 |
型号 |
单位 |
数量 |
|
1 |
钻机 |
|
台 |
1 |
|
2 |
水龙头 |
|
个 |
1 |
|
3 |
变径 |
|
个 |
1 |
|
4 |
钻杆（含接手） |
Φ38*1000 |
根 |
30 |
|
5 |
脑袋 |
Φ60 |
个 |
1 |
|
6 |
岩心管 |
Φ60 |
根 |
1 |
|
7 |
合金钻头 |
Φ60 |
个 |
1 |
|
8 |
金刚石钻头 |
Φ60 |
个 |
1 |
|
9 |
脑袋 |
Φ75 |
个 |
1 |
|
10 |
岩心管 |
Φ75 |
根 |
1 |
|
11 |
合金钻头 |
Φ75 |
个 |
1 |
|
12 |
金刚石钻头 |
Φ75 |
个 |
1 |
|
13 |
高压水泵 |
|
台 |
1 |
|
14 |
高压水泵水封 |
|
套 |
1 |
|
15 |
吸水管 |
|
根 |
1 |
|
16 |
吸水滤网 |
|
个 |
1 |
|
17 |
回水管 |
|
根 |
1 |
|
18 |
高压供水管 |
30米/盘 |
盘 |
1 |
|
19 |
垫叉 |
|
把 |
1 |
|
20 |
呆头扳手 |
|
把 |
2 |
|
21 |
管钳 |
|
把 |
2 |
|
22 |
井口板 |
|
块 |
1 |
