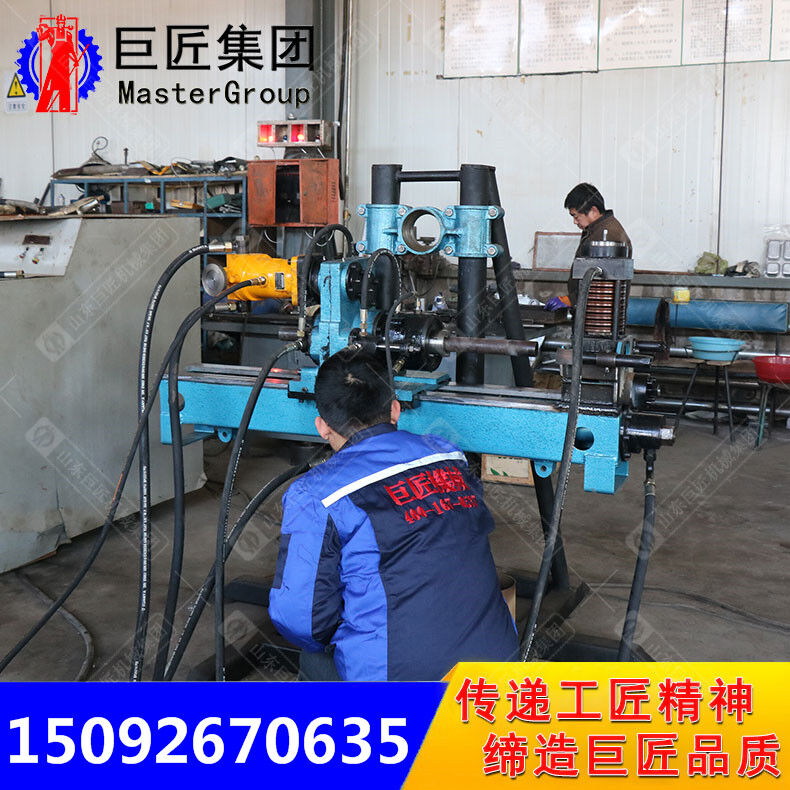

金属矿山液压钻机KY-150矿山全液压坑道钻机

手机扫描查看

一、 特点

1、 解体性好，搬迁运输方便，钻机布置灵活，钻杆拧卸机械化，可减轻工人劳动强度，提高工作效率，可无级调速。

2、 具有联动性功能，通过操纵台进行集中操作，简便安全，回转器主轴采用通孔式结构，钻杆长度不受钻机给进行程限制，也可适用于金刚石绳索取芯钻进。

3、 采用全液压操作，使结构更合理，功能更加完备，采用变量马达，调速范围广，适用合金钢石高速钻探，和硬质合金低速钻进，并适用于坑道内任意倾角钻探，或地表钻探。

二、 结构组成

采用全液压动力头结构，由主机、泵站、操纵台三部分组成。

三、 参数
钻孔直径：Φ36.5mm         Φ46.5mm
钻进深度：150（ø33钢钻杆）；120（ø43钢钻杆）；

150(ø43铝合金钢钻杆)
钻孔角度：0°-360°
主轴转速：400-1400 r/min
主轴输出扭矩：87-300 N.m
额定拉送力：30 KN
额定拉送速度：＞0.3 m/s
供油方式：双联齿轮泵
额定系统压力P：16 MPa
油泵型号：CBF-40/10
液压油型号：抗磨液压油 YB-N46/YB-N32（冬季）
马达型号：手动变量马达A6V55MA
电动机规格：Y180M-4、18.5 KW
设备重量： 主机166kg；支柱40kg；操作台86kg；动力车210kg
