干式喷漆房

干式喷漆房外部图：

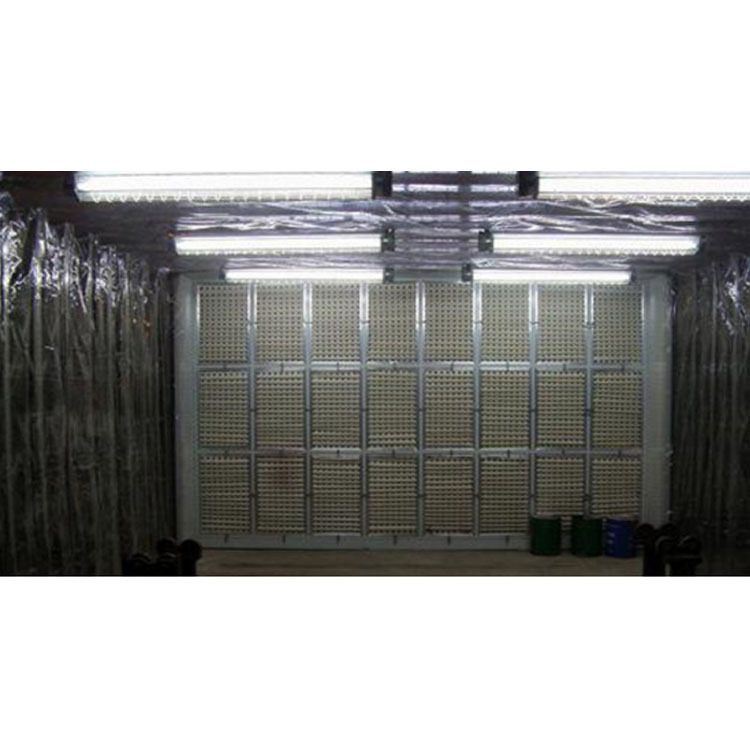

干式喷漆房内部图：

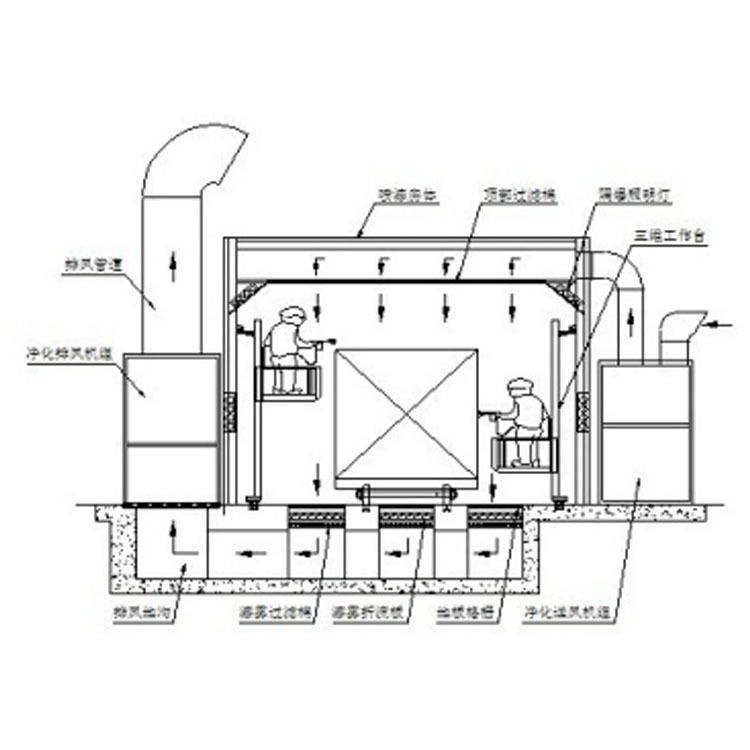

干式喷漆房设计图：

工作原理：
       主要利用过滤介质的物理拦截,集漆雾颗粒，在喷漆过程中,流带动过喷的漆雾颗粒,入迷宫式漆雾过滤纸基于惯性分离的原理,迫负载气流多次改变方向,空气重的粒子就会粘附 在壁面上,空气则没有的继续运动.后再利用漆雾过滤棉的物理效应来进行进一步的容纳剩余的漆雾颗粒。

       经过净化后的气流,通过活性炭废气净化,除气流中所含的VOC气体,后通过排风系统高空达标排放。

产品特点：

1、迷宫式漆雾折流纸,过滤棉的使用寿命,少对过滤棉的置换次数,少投资费用
3、设备构造简单,资费用低
4、无废水的排放,需要定期进行过滤面的置换（压差仪检测）
5、迷宫式漆雾过滤纸滞留容量达18kg/㎡
6、漆雾过滤棉容漆量3~5 kg /㎡





伸缩移动喷漆房

伸缩移动喷漆房外部图：



伸缩移动喷漆房内容图：



伸缩移动喷漆房设计图：

工作原理：
    伸缩移动喷漆室是一种可以在使用时，可以自动展开形成封闭或半封闭的喷漆室，不使用时收缩合拢到一处的喷漆室设备，他是喷漆室的设计理念及的集成，使用。伸缩喷漆室解决较大型工件移动运送困难而研制的型喷漆房,它可根据使用大小，任意调整，减少对工作产地的占用。设备的移动平台，要配套车间的行车对工件进行周转；

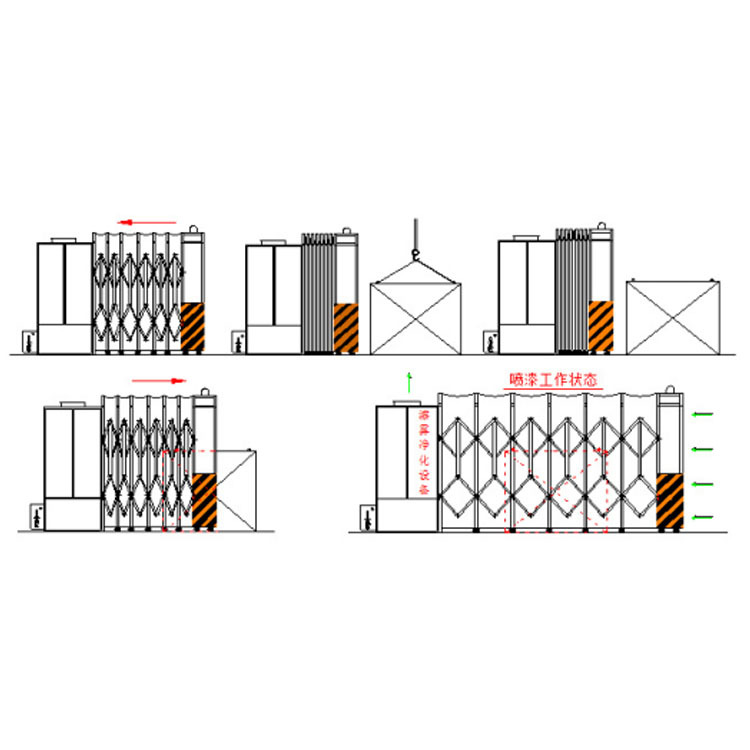

工艺流程：
1、预备工作：伸缩移动前室收缩合拢；
2、工件准备：工件移入区域就位；
3、喷漆准备：伸缩移动前室展开工件喷漆；
4、喷漆完成：伸缩移动前室 收缩合拢；
5、喷漆完成：工件移出工作场地；

规格参数：
1、伸缩喷漆房是为解决较大型工件移动运送困难而研制的型产品,喷漆区可根据产量大小，任意调整，利用生产场地和操作空间；
2、使用伸缩移动喷漆房在生产工艺上大大简化了不断用车间天车运大型笨重工件来回周转的工艺流程；而的运输工具；展开长度可以在任意位置；
3、伸缩移动喷漆房整体为框架传动结构，每组框架间均有阻燃PVC布密封连接，安装快捷、外形美观，结构精巧，使用方便，制造成本低，节约投资；
4、工作中房体沿地面铺设的轨道前后伸缩移动，采用两边分别驱动，互相连锁的方式运行，前后限位控制，机械运行稳定，操作简单，使用方便；
5、工作区内安装有爆照明灯，可生产中的照明需要；
6、可根据客户的实际生产需要定做型号的非标尺寸；
7、在进行喷漆流程的工作时间内，可将前室并拢，节省空间场地作为其他与喷漆交叉作业的工序所使用；
8、可选配喷漆空气净化设备（如：水帘喷漆房、无泵水幕喷漆室、干式喷漆房）；类客户的需求；
9、可选配加热送风系统和烘干房装置，其的结构方式和适应性使其能产品生产的各项功能要求；
10、移动室体预装配化程度高、现场施工快捷；

设备：
    伸缩移动喷漆房是一种可以在需要使用时自动展开形成封闭或半封闭的作业间，不需要时收缩合拢到一处的房体装置，他是的设计理念和的集成。可以作为以下装置使用：
（1）封闭或半封闭的喷漆房以及喷漆烘干一体喷漆房
（2）打磨间
（3）洁净装配间
（4）洁净喷漆房
（5）车辆、装备维修间
（6）晾干室、伸缩移动顶棚
（7）库房（货物、车辆、飞机等）
（8）室外工作间等其他需要临时封闭或半封闭的应用场所
（9）配置包括：照明灯具、应急出口、警示装置、排风装置、粉尘废气净化装置、冷热送风装置、空气调节装置等等。

应用领域：

       伸缩移动喷漆房的应用领域包括机械、电子、陶瓷、家具、船舶、航天、军工等等，我公司伸缩式喷漆房宽大可做到20米，方便型工件的装，可省去电动平板车的费用。
