基本参数
型号:BLJ-Z2Y4K8F3B6K
电压:DC24VV
功率:0.015KW
加工定制:是
用途:履带式混凝土遥控操作
详细说明

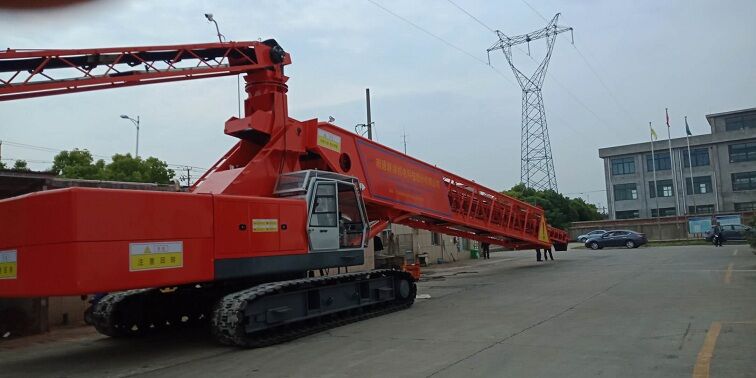

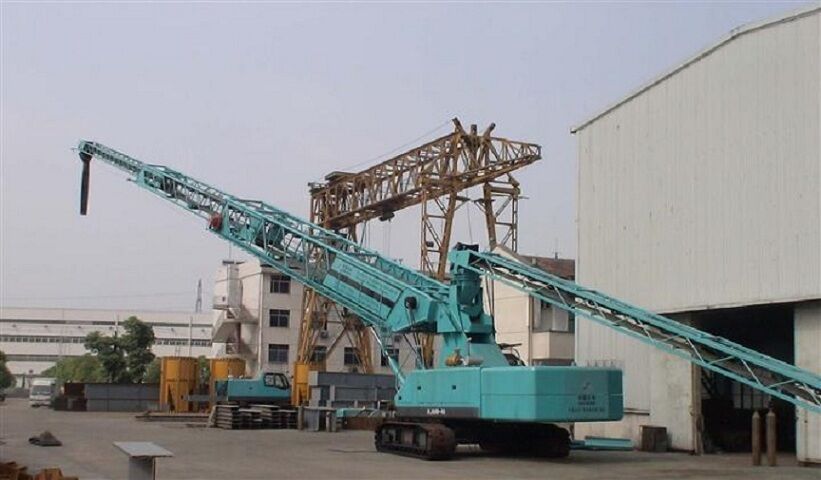

移动式履带式布料机遥控器，整套包含1台发射器+1台接收器，发射器端采用箱体背带式，脖颈悬挂、胸前持握，接收器端为继电器输出方式，内置于配电箱内安装，配置外置延长吸盘天线，吸附在配电箱外侧或顶部位置。
发射器端按钮布局及功能说明
1）2个四方向开关量自复位摇杆，每个摇杆对应接收器端4路常开点继电器输出，1号功能“前进、后退、左转、右转”，2号功能“上升、下降、收回、伸出”。
2）布局8个按键，功能分别为:液压启动、液压停止，内输启、内输停，外输启、外输停，正横移、反横移，全部都设计为点动不互锁，且每个按键均设计对应接收器1路常开点继电器输出，后端PLC自定义处理。
3）3个扭子开关，其中1个三位自锁保持模式，用于控制“手动、自动”，对应接收器端2路常开点继电器输出；2个三位自复位，1个用于“喷洒、照明”，1个用于“备用1、备用2”，同理各自对应接收器端2路常开点继电器输出；
4）“ 锁定/解锁”按钮1个，可对操作面板具备自复位或点动式功能的按钮进行锁定，一旦锁定，即使误碰或跌落地面也不会产生误动作，另可结合急停两者同时按下，可与接收器端进行对码匹配成对，此种情况一般是针对应用现场长期使用中，因特定突发因素比如撞击导致的损坏或砸坏之类，临时与同型号的其他发射器或接收器应急匹配成对使用，或新增配发射器或接收器与原有的发射器或接收器进行匹配成对使用的对码操作应用。
5）总启动+总急停旋钮，启动即为启动发射器本身电源开关，同时对应接收器端输出控制回路的接通，此时被控端设备通电，急停拍下，则可瞬间切断所有输出。发射器端的启动按钮关闭，发射器端电源关掉，且5秒钟后，接收器端亦可自我急停，保障安全！
6）移动式履带式布料机遥控器非标定制型号BLJ-Z2Y4K8F3B6K（200米/DC24V/22路/1发1收）
