一、项目概述。
本项目为生活垃圾分选处理工程，即对生活垃圾进行分选处理，分选出垃圾中塑料、金属、无机杂质及有机质等物质，使垃圾中的有用物质得到循环利用（可以根据垃圾实际组成进行陈述）。
二、工艺流程
1.进料部分
处理对象是城市生活垃圾，所以进料前必须对进厂的垃圾成分进行抽查，防止工业及医疗垃圾进入到处理厂。

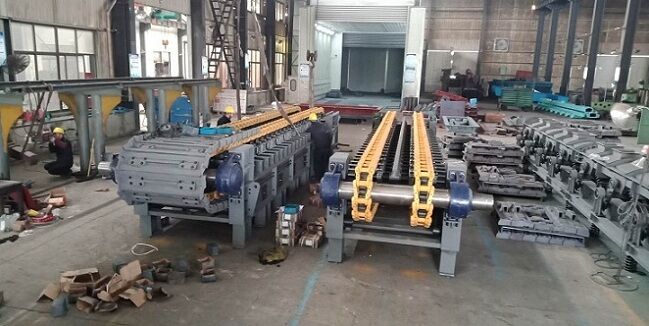

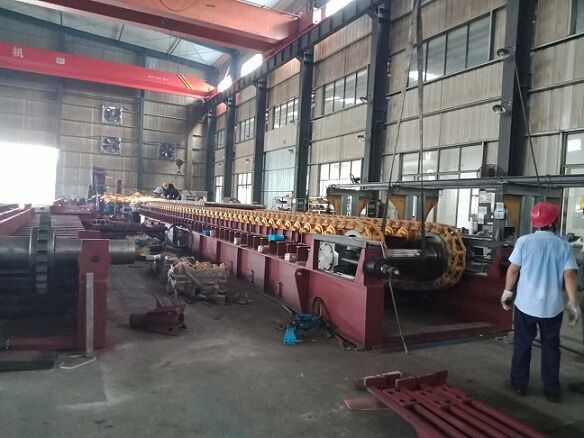

符合进场要求的垃圾由垃圾运输车经地磅计量称重后，车辆自卸入到卸料平台堆放，人工剔除部分影响进料的大件垃圾后，使用垃圾铲车送入板式给料机，板式给料机将垃圾较均匀输送至下一工艺段。当生产线进行定期维护或出现故障维修时，垃圾接收车间可以储存2天左右的垃圾量，确保工厂有充分的时间进行维护和故障修复。
2.分选部分
设计分选系统处理规模为：生活垃圾500吨/天，配置两条进料装置，物料经卸料平台投入板式给料机（带料斗），再输送至一次人工分选输送机，在输送机两侧设置人工分选平台，平台设一组人工分选位，共4个人工分选工位，每组人工分选工位下部设置拉臂车车箱或运输车辆（按需配置），人工分选出部分可回收的物料，如木料、橡胶、布制品、塑料瓶及玻璃等，分类投入箱内或车内，进行分类回收或进行填埋处理。
经过一次人工分拣后的物料由输送机输送到破袋机进行初次破碎，主要通过破袋机破碎袋装垃圾，大幅减少物料中的袋装垃圾，有利于后续工序处理效果和效率的提高。
破袋后，使用磁选机进行初次磁选，将物料中的大部分磁性金属选出，其余物料经输送机送至二级人工分选平台，分选出上一级人工分选没有选出来的木料、橡胶、布制品及玻璃等物料。
经二次人工分选和磁选后，输送机上的物料直接进入滚筒筛进行筛分，滚筒筛筛孔直径为Φ80mm。滚筒筛筛下物（主要成分为渣土和小颗粒有机质）经过筛下物皮带输送机送至下一级的圆盘筛。
圆盘筛为筛间距40mm的多轴式盘片筛分机，盘片的同向快速旋转可使物料在倾斜的盘面上自下而上动态输送，特殊的盘片设计又使物料垂直于盘面做周期性震荡，使团状物料迅速打散，粒径小于40mm的物料在震荡运动过程中通过筛孔落入筛下物皮带输送机；大颗粒物料随盘片的旋转步进输送至筛上物下料口落入筛上物皮带输送机。盘式筛分机筛上物为高含量的有机质，由皮带输送机输送至有机质缓冲料仓。筛下物为小颗粒的渣土、建筑垃圾等物质，由皮带输送机运出分选车间进行填埋或作为建筑材料原料使用。
滚筒筛筛上物（主要成分为纸张、布料、塑料袋和大颗粒有机质）经筛上物皮带输送机运送至精细破碎机。破碎机破碎尺寸为60mm，经破碎后物料粒径小于等于60mm。精细破碎后的物料经二次磁选机分选出物料中残留的金属，然后由输送机输送至风力分选机。
3.臭气处理部分
对于生活垃圾综合处理分选过程中可能产生臭气的地方设置抽气装置，将其中的臭气直接抽出，送入气体处理单元。
在原料卸料区、储存区设置喷雾除臭系统，对原料卸料、储存过程产生的臭气和扬尘首先进行喷雾降尘、除臭，并设密封风幕系统，防止臭气外溢。
预处理车间设置集排风管道及生物除臭系统，重点臭气排放部位布设集气罩、集气口由除尘离心风机输送至生物除臭系统进行处理，按国家排放标准达标排放。
