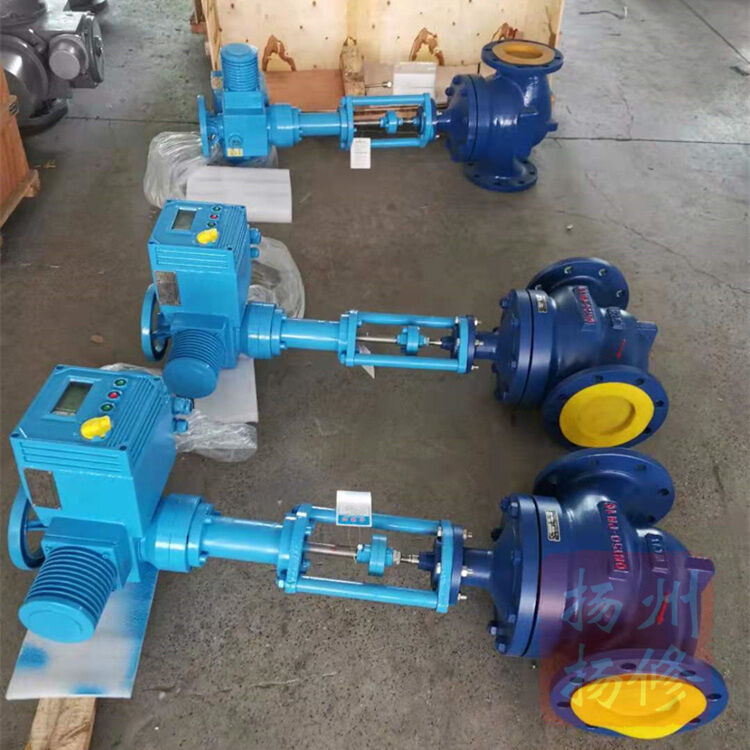

扬州扬修智能套筒调节阀ZDLM-16C/DN125

手机扫描查看

扬州扬修智能套筒调节阀ZDLM-16C/DN125；

工作电源:DC24V,AC220V,AC380V等 等级。

输入控制信号:DC4-20MA或者DC1-5V。

反馈控制信号:DC4-20MA(负载电阻碍500欧姆以下)

通过接收工业自动化控制系统的信号(如:4~20mA)来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数。实现自动化调节功能。

新型电动调节阀执行器内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。

电动调节阀的流量特性，是在阀两端压差保持恒定的条件下，介质流经电动调节阀的相对流量与它的开度之间关系。

电动调节阀的流量特性有:线性特性，等百分比特性及抛物线特性三种。

调节阀主要由阀体、套筒、阀瓣、阀杆等零件组成。套筒和阀瓣上都开有节流孔通过阀瓣在阀座内回转来改变过流面积，调节流量。配F-2SB系列或其它型电动直行程执行器可实现遥控和自动控制。

调节阀广泛应用于给水管路中作调节流量使用。也可在油品管路中使用。

⒈ 电动调节阀选用主要控制参数为:公称直径、设计公称压力、介质允许温度范围、流量系数等。

⒉ 对于要求流量和开启高度成正比例关系的严格场合，应选用专用调节阀。球阀和蝶阀一般粗调时可以选用。

⒊阀门的密封性能是考核阀门质量优劣的主要指标之一。阀门的密封性能主要包括两个方面，即内漏和外漏。内漏是指阀座与关闭件之间对介质达到的密封程度。外漏是指阀杆填料部位的泄露，中口垫片部位的泄露以及阀体因铸造缺陷造成的泄露。外漏是不允许发生的。

⒋ 调节阀理想流量特性有快开、抛物线、线性、等百分比四种，需根据实际工作流量特性选择具有合适流量特性的调节阀。流量特性的选择原则见表1。

表1 按配管情况选择阀门的特性

注:S=调节阀全开时的压力损失/调节阀所在串联支路的总压力损失。

为了避免通过阀门的水流速过高并尽量节省水泵功耗，宜使阀门工作状态的S≤0.7.

⒌ 调节阀公称直径的选取应根据所需阀门流通能力确定。调节阀公称直径不应过大或过小。过大，增加工程成本，并且阀门处于低百分比范围内，调节精度降低，使控制性能变差。过小，增加系统阻力，甚至会出现阀门100%开启时，系统仍无法达到设定的容量要求。

6、调节阀的调节压差和关断压差

对于调节阀，其允许的调节压差和关断压差是其选型的重要指标。实际压差如高于调节阀允许的调节压差，阀门会出现不能准确调节的问题，严重的会损伤阀门执行器。
