产品名称：TQ-G12悬臂梁式称重传感器
产品特点：TQ-G12悬臂梁式称重传感器安装高度低、综合精度高、自稳定结构、长期稳定性好，优质不锈钢结构，表面镀镍处理
产品用途：TQ-G12悬臂梁式称重传感器适用于配料秤、料斗秤、包装秤等
量程：3kN(300kg)、5 kN(500kg)、10 kN(1t)、20 kN(2t)、30 kN(3t)

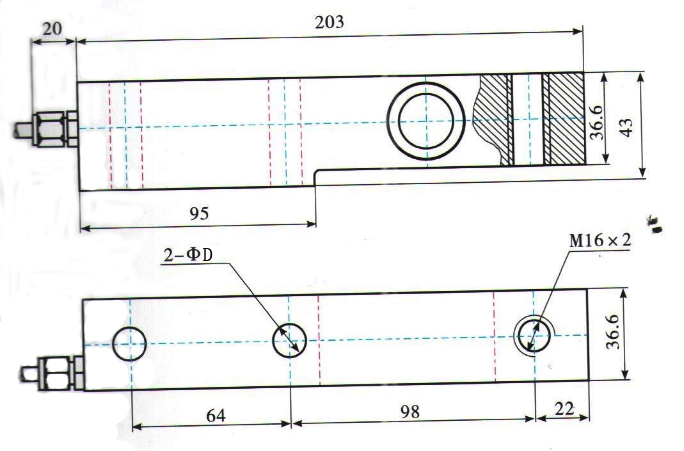

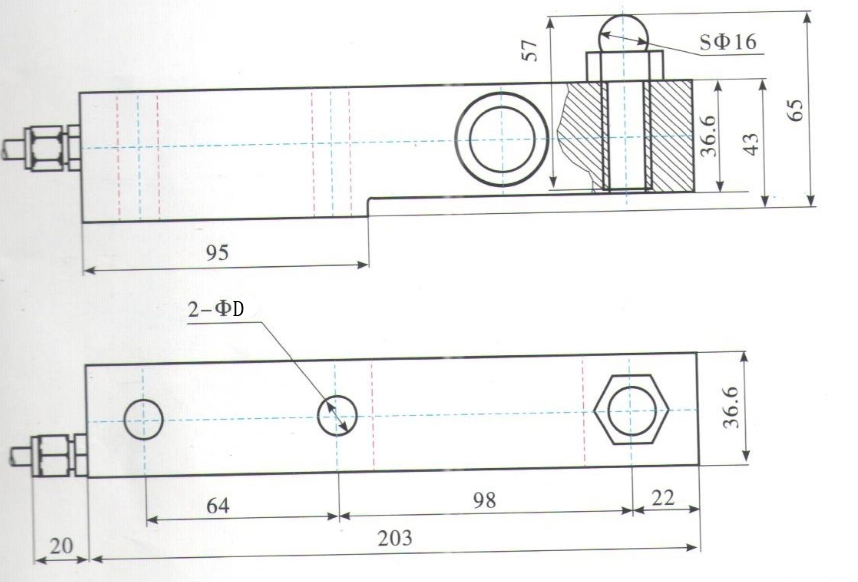

技术参数及外形尺寸：
|
序号 |
产品技术参数 |
|
|
1 |
额定载荷 |
0.3t,0.5t,1t,2t,3t |
|
2 |
灵敏度 |
2.0±0.002%mV/V |
|
3 |
非线性（含滞后） |
±0.02%F.S |
|
4 |
重复性 |
±0.02%F.S |
|
5 |
蠕变（30分钟） |
±0.02%F.S |
|
6 |
零点输出 |
±1%F.S |
|
7 |
输入阻抗 |
400±10Ω |
|
8 |
输出阻抗 |
350±4Ω |
|
9 |
绝缘阻抗 |
≥5000MΩ |
|
10 |
温度对零点的影响 |
±0.02%F.S/10℃ |
|
11 |
温度对灵敏度的影响 |
±0.02%F.S/10℃ |
|
12 |
补偿温度范围 |
-10~40℃ |
|
13 |
适用温度范围 |
-40~80℃ |
|
14 |
安全过载 |
150％F.S |
|
15 |
极限载荷 |
300%F.S |
|
16 |
材质 |
合金钢 |
|
17 |
激励电压 |
10V(DC) |
|
18 |
接线方式 |
红……E+（输入正） 黑……E-（输入负） 绿……S+（输出正） 白……S-（输出负） |
|
型号 |
量程（kN） |
量程（t） |
D |
|
TQ-G12 |
3-20 |
0.3-2 |
13 |
|
30 |
3 |
15 |
