SC200/200型施工升降机

手机扫描查看

概述：SC200/200型施工升降机是一种靠齿轮齿条传动的电梯，主要用于高层建筑施工的人、货运输。这种电梯可以
非常方便的自行安装和拆卸。并可随着建筑物的增高而增高。有单笼和双笼的施工升降机：单笼的升降机若增加一个吊
笼和其它零件后即可成为双笼升降机。如果配备对重装置，它的载重量能大幅度提高。SC型施工升降机有非常可靠的电
气和机械安全系统，是建筑施工中安全、高效的垂直运输设备。

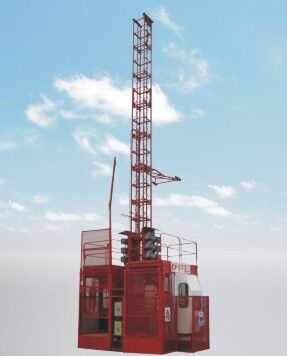

普通施工升降机



性能特点；性能稳定、安全可靠、搬运灵活、适用性强。采用国际先进技术，主要技术指标均达到国内同类产品的
先进水平。

                    主要技术参数

变频无级调速施工升降机

性能特点；提升速度快;

           启、制动平稳、无冲击；

           启动电流小于额定电流；

           机械磨损降低，由于启动时无冲击，大大降低了齿轮、齿条等机械磨损；

           能源节约效果明显。

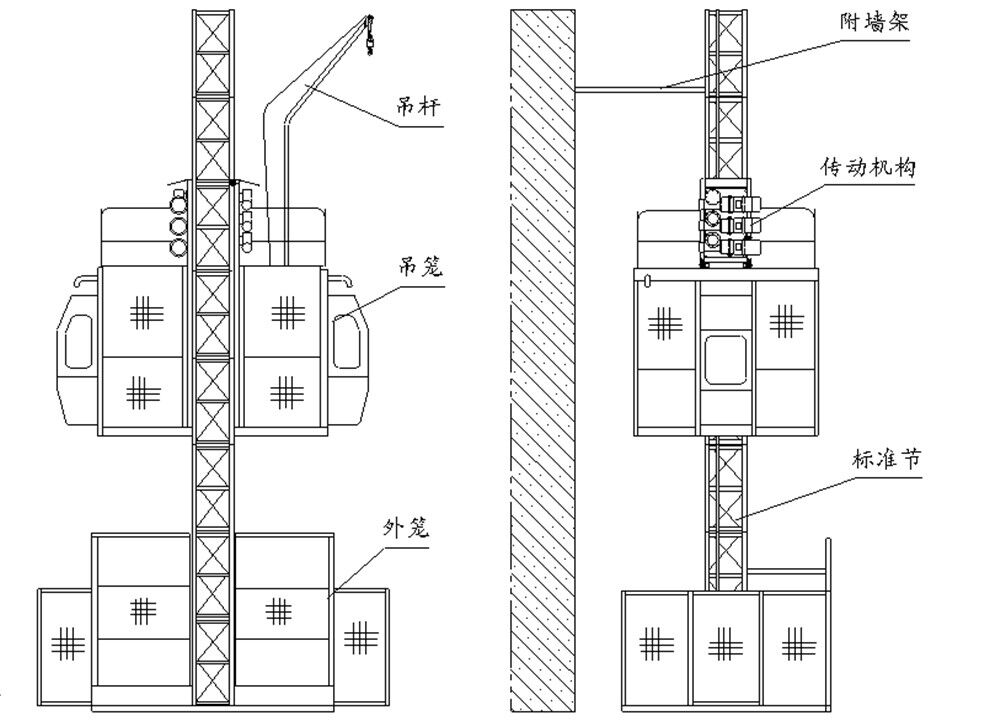

结构示意图

外笼由固定标准节的底盘和防护围栏组成。外笼门由机械和电气锁定，除非吊笼落下来，否则外笼门将不能打开。如外
笼门未关，吊笼将不能启动。

吊笼为一钢结构件，四周有坚固的钢丝网，并设有进、出口门(即单、双笼开吊笼门)，由安装在吊笼上的滚轮沿导轨架
运行。吊笼上设有安全钩(亦可设置电气控制)以防止吊笼从导轨架顶部脱离。在安装时，吊笼顶部可作为工作台。由安
全栏杆围住。顶上有一活板门，通过配备的专用梯子，可方便的攀登到顶上进行安装和维修。

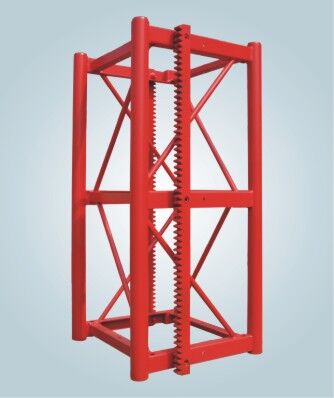

标准节每节长1508mm。多节标准节用螺栓相连接组成导轨架，通过附墙架与建筑物固定，作为吊笼上下运行的导轨。
采用专用工装并用二氧化碳保护焊焊接的标准节，可任意互换,垂直度好，保证了吊笼的平稳运行。



附墙架有多种型号，根据需要而选择其中任一型。附墙架可在一定范围内调节某些尺寸。沿导轨架高度，一般每隔
3～10.5m安装一个附墙架。

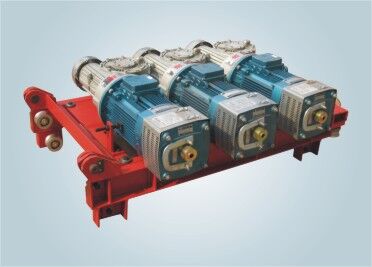

传动机构由电动机、电磁制动器、弹性联轴器、蜗轮蜗杆减速器及传动齿轮等组成。传动机构在吊笼上通过齿轮与
齿条啮合，使吊笼运行。外置式三传动机构，降低笼内机械振动噪音，笼内空间的增大，给乘坐人员带来一个宽敞舒
适的环境。

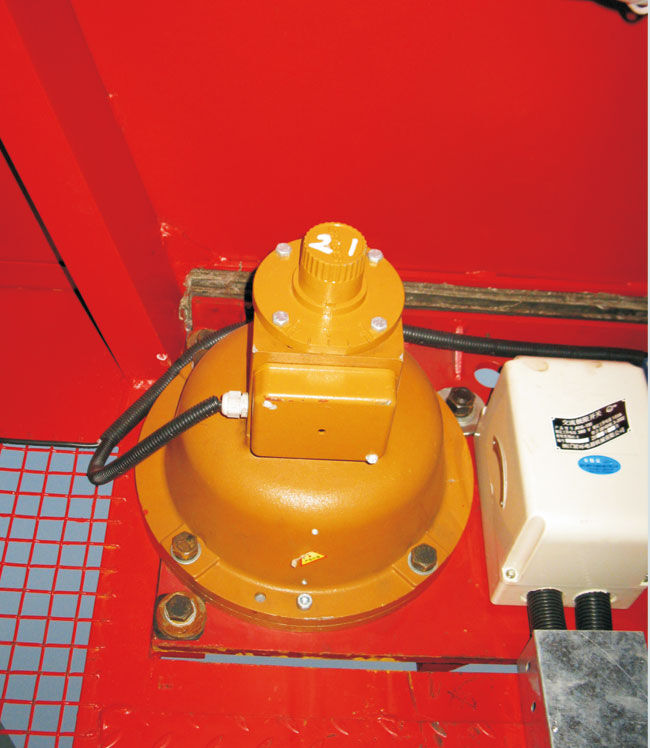

防坠安全器安装在吊笼内，由外毂、制动锥鼓、离心块、弹簧等组成。当吊笼超速运行时，防坠安全器里的离心块克
服弹性拉力带动制动锥鼓旋转，与其相连的螺杆同时旋进，制动锥鼓与外毂接触逐渐增加摩擦力，确保吊笼平缓制动。
